Организация рабочего места оператора в АСУ
Под организацией рабочего места человека-оператора в АСУ понимается размещение его постоянного рабочего места с учетом психофизиологических, антропометрических данных, обеспечение безопасных условий работы, а также рациональная планировка оборудования и помещения.
Рабочее место оператора должно обеспечивать: удобную рабочую позу, точность движений, соответствие санитарно-гигие-ническим требованиям. Основой рабочего места оператора является пульт с органами управления и индикаторными панелями. Особенности его технологического решения определяются спецификой работы оператора. Основным требованием при размещении индикаторных, регистрирующих элементов и органов управления является облегчение сбора информации и ее переработки человеком. Учитывается, что моторное поле (поле движений) разделяется на максимальные, минимальные, нормальные и оптимальные рабочие зоны операторов, работающих в горизонтальной и вертикальных плоскостях при работе сидя и стоя (рис. 9.4, а, б). В горизонтальной плоскости поле делится на зону основных движений оператора с легкой доступностью и хорошим обзором (оптимальное рабочее пространство) и зону вспомогательных движений (максимальное рабочее пространство). Оптимальное рабочее пространство ограничено дугами, описываемыми каждой рукой оператора при вращении в локтевом суставе - зона I (рис. 9.5). Максимальное рабочее пространство ограничено дугами, описываемыми вытянутыми руками с поворотом в плечевом суставе (зона II). Органы управления располагают так, чтобы по возможности свести рабочие движения к движениям предплечья, пальцев кисти руки, исключить движения плечевого сустава, перекрестную работу рук, равномерно распределить работу между правой и левой рукой, с учетом того фактора, что правой рукой выполняются наиболее ответственные операции, требующие наибольшей силы и точности.
Рис. 9.4 - Оптимальная конструкция пульта управления:
а - при работе сидя; б - при работе стоя
Часто используемые органы управления располагаются в оптимальном рабочем пространстве. Аварийные и ответственные органы управления располагаются в оптимальной зоне досягаемости руки, второстепенные органы управления - в зоне максимальной досягаемости руки. Клавиши, кнопки располагаются в порядке, совпадающем с естественной последовательностью выполнения рабочих операций. Цвет клавишей и кнопок выбирают контрастным по отношению к цвету панели. Тумблеры размещают так, чтобы между ними было достаточно свободного места при расположении ручек друг к другу. Установка горизонтальными рядами предпочтительна. Направление движений тумблеров, рычагов, рукояток должно быть согласно с изменениями регулируемых параметров или с привычными представлениями оператора:
движение их «от себя», «вверх», «вправо» вызывает «включение», «пуск», «увеличение значения параметра»;
движение рукояток, тумблеров «к себе», «вниз», «влево» вызывает «выключение», «остановку», «уменьшение параметров»;
нажатие верхних передних и правых кнопок вызывает «включение», «пуск», «увеличение».

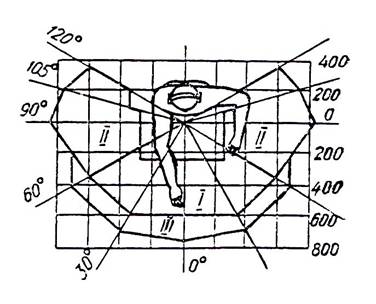

Рис. 9.5 - Распределение рабочих зон в горизонтальной плоскости:
I - зона основных движений; II - зона вспомогательных движений; III - зона вне пределов досягаемости, но в пределах видимости приборов
Наиболее важные индикаторные элементы исходя из анализа деятельности оператора располагаются в центре на уровне глаз оператора или несколько ниже. Целесообразно выполнять группировку индикаторных элементов, передающих информацию об одном объекте, либо связанных общей задачей по функциональному назначению. Группирование может выполняться разделением приборов определенными промежутками, выделением групп различной окраской, заключением групп в рамки и т.д.
Показания должны читаться слева направо. Надписи к элементам выполняют краткими, ясными и размещают горизонтально.
Плоскость поверхности, где располагаются индикаторы, перпендикулярна линии взора, что достигаются наклоном рабочих панелей (рис. 9.4).
Микроклимат в помещении пункта управления должен благоприятствовать работе персонала. Рекомендуется температура воздуха 18-24 °С, влажность от 30 до 80 %, скорость движения воздуха - не более одного метра в секунду.
